| 煤矿用移动螺杆式空压机规范
煤矿用螺杆移动式空压机执行标准为：MT687-1997《煤矿井下用移动式空气压缩机》。
MLG系列煤矿用螺杆式移动空压机型式为单级压缩、风冷或水冷，喷油双螺杆。

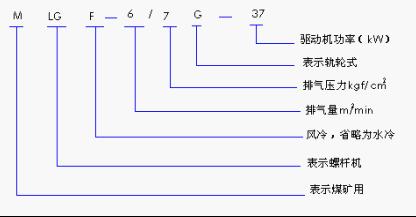

型号含义
示例： MLGF-6/7G-37为煤矿用螺杆式移动空气压缩机，6m3/min，0.7MPa，风冷，轨轮式，驱动电机功率37kW，如果是水冷机则不带F字母。
开山牌煤矿用移动式螺杆空压机型号、规格和技术参数表（表5.2.1）
|
表5.2.1 开山牌MLG系列煤矿用螺杆式移动空压机技术参数 |
|
型号 |
MLGF-3.6/7G-22 |
MLGF-6/7G-37 |
MLGF-7.6/7G-45 |
MLGF-10/7G-55 |
MLGF-16/7G-90 |
MLG-16/7G-90 |
MLGF-21/7G-132 |
MLG-21/7G-132 |
|
机组型式 |
单级压缩、喷油、双螺杆 |
|
冷却形式 |
风冷 |
水冷 |
风冷 |
水冷 |
|
排气量m3/min |
3.6 |
6 |
7.6 |
10 |
16 |
16 |
21 |
21 |
|
排气压力MPa |
0.7 |
|
传动方式 |
联轴器、直联/齿轮 |
|
主机型号 |
SKK02G/CF75G |
SKK03/CF75G |
SKK03LG/CF90G5 |
SKK04/CF90LG3 |
SKK05/CF128G |
SKK06/CF128G |
|
主机速比 |
1.1996/3 |
直联/2.4595 |
1.1179/1.8108 |
直联/1.8108 |
直联/1.3 |
直联/1.6744 |
|
适用电压V |
380/660 |
|
电机型号 |
YBK2-180M-2/YBK2-180L-4 |
YBK2-200L2-2 |
YBK2-225M-2 |
YBK2-250M-2 |
YBK2-280M-2 |
YBK2-315M-2 |
|
电机功率kw |
22 |
37 |
45 |
55 |
90 |
132 |
|
电机转速rpm |
2940/1470 |
2950 |
2970 |
2970 |
2970 |
2980 |
|
电机防护等级IP |
55 |
55 |
55 |
55 |
55 |
55 |
|
电机绝缘等级 |
F |
F |
F |
F |
F |
F |
|
电机额定电流A |
42.5/24.5 |
69.8/40.3 |
83.9/48.4 |
117/67.5 |
167/96.4 |
242/140 |
|
电控箱防爆标志 |
ExdibI |
|
电机防爆标志 |
ExdI |
|
压缩机阳转子转速rpm |
3530/4410 |
2950/7300 |
3300/5380 |
2970/5380 |
2970/3860 |
2980/4990 |
|
比功率（kW.h/m3) |
≤6.8 |
≤6.5 |
≤6.4 |
≤6.2 |
≤6.1 |
≤6 |
≤6.1 |
≤6 |
|
噪声声功率级dB（A） |
≤95 |
≤110 |
≤110 |
≤112 |
≤115 |
≤115 |
|
排气温度℃ |
≤110 |
|
安全阀排放压力MPa |
0.77±0.01 |
|
制压阀动作压力MPa |
0.7±0.01 |
|
容调开始压力MPa |
——— |
0.68～0.70 |
|
润滑油压力MPa |
0.45～0.5 |
|
排气接口尺寸 |
1″螺纹 |
1 1/2″螺纹 |
1 1/2″螺纹 |
2″螺纹 |
2″螺纹 |
3″螺纹 |
|
重量kg |
1600 |
1900 |
2000 |
2100 |
2950 |
2980 |
3320 |
3400 |
|
长×宽×高mm |
2150×900×1200 |
2400×1000×1450 |
2800×1140×1436 |
3000×1200×1640 |
3500×1300×1830 |
|
轨距mm |
600/762/900 |
|
矿用隔爆真空起动器型号 |
QJZ-63/660(380) |
QJZ-200/660 |
QJZ-200/660 |
QJZ-200/660 |
QJZ-200/1140(660) |
QJZ-315/1140(660) |
|
阻燃电缆型号 |
MY0.38/0.66kV3×16+1×10 |
MY0.38/0.66kV3×25+1×10 |
MY0.38/0.66kV3×35+1×16 |
MY0.38/0.66kV3×50+1×10 |
MY0.38/0.66kV3×70+1×16 |
|
MY0.38/0.66kV 3×2.5+1×2.5 |
|
MYQ0.3/0.5kV 3×1.5+1×1 |
|
钢丝编制液压胶管规格 |
1--16--11Mpa 1--22--9Mpa |
1--22--9Mpa |
1--38--5Mpa |
1--38--5Mpa |
|
注：电压和轨距按合同约定 | http://www.51kaishan.com 转载请注明网址 |
