开山 KC120型中风压潜孔钻车 http://www.51kaishan.com

一、钻车结构

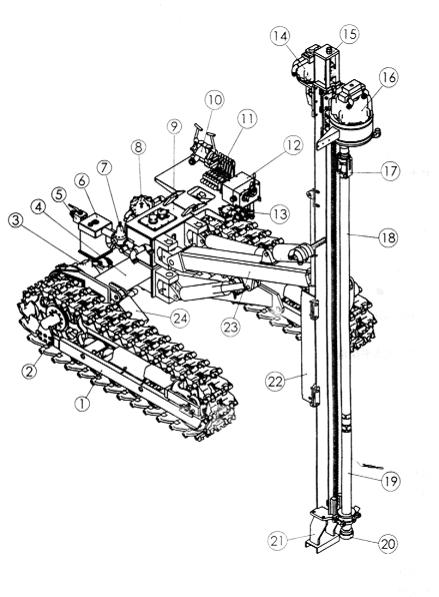

开山 KC120型潜孔钻车结构见图（九）

图（九）  开山 KC120型中风压潜孔钻车

1、行走部件         2、行走二级减速器      3、行走一级减速器      4、车架
5、主风阀           6、注油器              7、减压阀              8、油泵马达
9、油箱             10、行走阀             11、液压操纵阀        12、气动操纵阀
13、调平阀组        14、推进机             15、滑架              16、回转机
18、钻杆            19、冲击器             20、钎头               21、前端定位板
22、补偿架          23、钻臂              24、调平油缸
二、开山工作原理
KC120型中风压露天潜孔钻车是一种全气动式凿岩机械，由空压机提供动?η泶锿瓿筛髦衷ざüδ堋Ｆ涔ぷ髟砑迹ň牛?BR> 打开主风阀（5），压缩空气通过注油器（6），高压气体呈油雾状态进入控制阀，一路经管路进入气动操纵阀（12）后直接进入冲击器（19），另一路经减压阀（7）减压后进入气动操纵阀（12），然后驱动各马达转动。
打开气动操纵阀（12）中的油泵马达控制阀，油泵马达（8）启动。操作液压操纵阀（11）控制各个油缸，可完成钻臂（23）的升降、摆动，滑架（15）的倾斜、摆动以及左右履带的调平动作。
操纵气动操纵阀（12），可完成冲击器（19）的冲击/吹洗、推进机（14）的进给/退回和回转机 (16) 正/反转以及油泵马达（8）的启动工作。

三、开山钻车手柄操作
除气动操纵阀外，KC120型潜孔钻车的手柄操作与KC140型潜孔钻车相同。KC120型潜孔钻车的气动操纵阀见图（十）
气动操纵阀装在钻车左侧安装板上，
是个多路风阀。
1、冲击器控制
a、冲击：将操纵手柄向钻车方向推至极限位置；
     b、停止：将操纵手柄置于中立位置。
2、油泵马达控制
a、转动：将操纵手柄向钻车方向推至极限位置。
b、停止：将操纵手柄置于中立位置。
3、回转控制
a、正转：将操纵手柄向钻车方向推至极限位置。
     b、反转：将操纵手向外拉。
     c、停止：将操纵手柄置于中立位置。
    4、进给控制
      a、前进：将操纵手柄置向钻车方向推，回转机向靠近定位器一端移动。
      b、提升：将操纵手柄向外拉，回转机向远离定位器的方向移动。
c、停止：将操纵手柄置于中立位置。
